35mm外部驅動式直線絲桿滾珠閉環步進電機
1、螺母往復運動；
2、最大推力200N；
3、低噪音、低損耗、性能穩、結構簡單；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
咨詢熱線：
15817488109
在線咨詢

規格參數 外形尺寸資料下載

14E4715F1-X-□□□

規格	說明
14	電機外徑：35mm
E	電機類型：外部驅動式
47	機身長度：47mm
15	額定電流：1.5A
F	絲桿類型
□□	絲桿導程
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

14E3410F1-X-□□□

1.4V

1.5A

0.14N.m

34mm

脈沖型S-224D

14E4715F1-X-□□□

2.9V

1.5A

0.35N.m

47mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

絲桿代碼	絲桿直徑	導程	精度等級	定位精度	軸向間隙
0801	8mm	1	C7	±0.05	≤0.03
0802		2
0805		5
0808		8

請注意：其他絲桿直徑、導程可根據客戶要求定制。

編碼器性能參數

編碼器解析度	1000線、2000線可選
工作溫度	-20℃-85℃
儲藏溫度	-40℃-85℃
濕度	RH90%max，非冷凝環境
供電電壓	+5VDC（最大7VDC）
電流消耗	30mA
極限頻率	60KHz
極限速度	6600r/min
脈沖寬度	180±50°e
相位偏移	90±50°e
最大輸出電流	150mA
信號電平	低0V;高+3.5V；無負載，+3V有負載

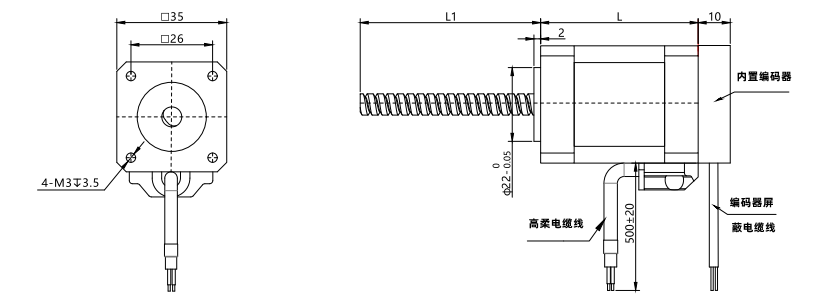

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
